一、概述

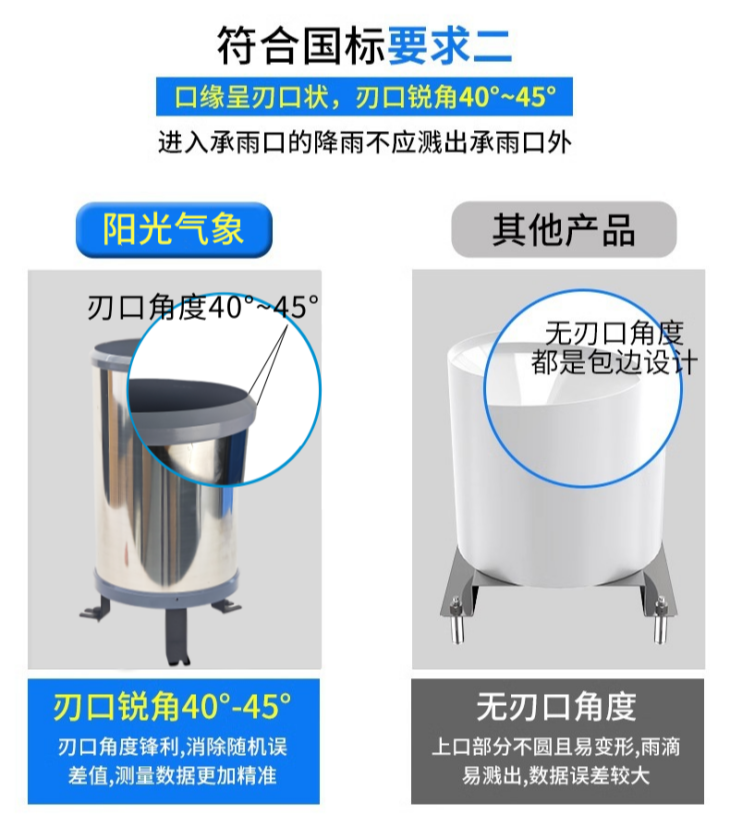

L3型雨量傳感器符合下列規范及標準要求：SL61-94水文自動測報系統規范；GB11831-2002水文測報裝置遙測雨量計；GB11832-2002翻斗式雨量計。它是由不銹鋼帶有刃口角度的承水口的外護筒、過濾網、漏斗、三角形工作平臺、永久磁鋼、干式舌簧管、軸承螺釘、六角鎖緊螺母、翻斗部件、限位螺釘、園鎖緊螺母、支架、底座、底腳、水準泡、調平螺釘、電纜護套、接線端子、備份干式舌簧管等主要部分組成。用來測量液體降水量、降水強度、降水起迄時間。

二、基本原理

L3型雨量傳感器的測量原理如下：

承水口收集的雨水，經過裝在承水口大漏斗上的過濾網，注入計量翻斗——翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一斗室接水時，另一斗室處于等待狀態。當所接雨水容積達到預定值（6.28ml）時，由于重力作用使自己翻倒，處于等待狀態，另一斗室處于接雨水的工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有永久磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，干式舌簧管平時處于斷開狀態，只有在翻斗翻動、磁鋼掃描干式舌簧管的瞬間才閉合。這樣翻斗翻動次數用磁鋼掃描干式舌簧管通斷送出脈沖信號計數，每記錄一個脈沖信號，便代表地面有0.1mm深的降水，實現降水遙測的目的。

三、典型應用

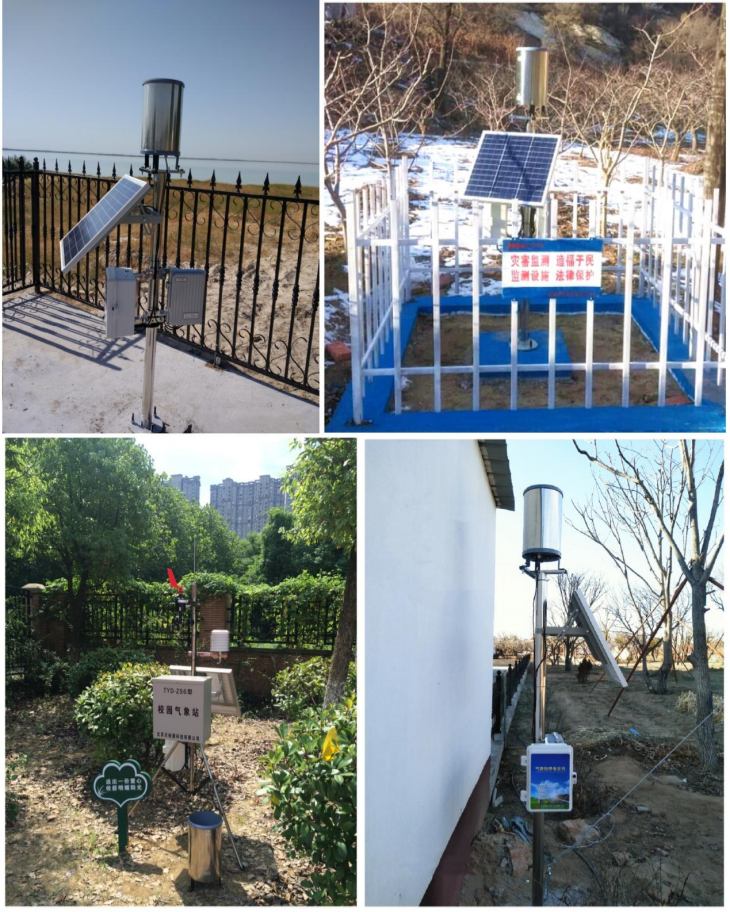

L3型雨量傳感器適用于氣象臺（站）、水文站、農林、國防、高速公路、鐵路等有關部門用來測量液體降水量、降水強度、降水起迄時間。

四、技術參數
