氣象環境儀器Meteo Devices

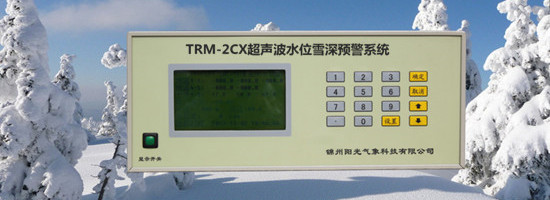

TRM-2CX超聲波水位雪深預警系統

TRM-2CX超聲波水位雪深預警系統 是一種數字化水位測量?jī)x器，它集成了國內與國外諸多先進技術，具有體積小、功耗低、測量精度高、工作穩定可靠、操作簡單、交直流兩用、全天候工作等特點。

一、概述

為了實現水資源的合理利用，應用新的技術信息，實時準確的了解和掌握各種水情信息很重要，人們可以以此根據做出正確的水資源調度和管理，做到防患于未然。長久以來水位測量為及時發現事故苗頭，防患于未然，發揮巨大的作用。水位是水庫大壩安全、水利排灌調度、蓄水、泄洪的重要參數之一，同時在工農業生產的許多領域都需要對水位進行監控。

TRM-2CX超聲波水位雪深預警系統是一種數字化水位測量?jī)x器，它集成了國內與國外諸多先進技術，具有體積小、功耗低、測量精度高、工作穩定可靠、操作簡單、交直流兩用、全天候工作等特點。
產品組成：智能采集器、防護機箱、傳感器、通訊系統、監測軟件、支架、供電系統和信號電纜等。
應用范圍：適用于道路交通、江河湖泊、港口碼頭、水庫航道、深海的水下斷面和水下地形測量以及導航、水下物探、地質災害等諸多領域的水深測量?jī)x器。

二、產品特點

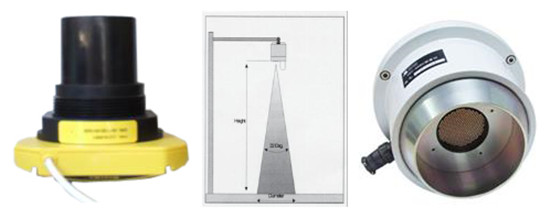

1、系統所用傳感器為技術成熟的超聲波水位傳感器，它是通過發出一個超聲脈沖，然后再接收這個回波,通過測量傳播時間、空氣溫度就可以計算出這段距離。

2、傳感器內置有溫度傳感器，對超聲波速度進行修正。安裝簡單，直接將傳感器裝在監測水面上方數米位置即可。非接觸測量，壽命長，適合10米內水位的測量。

3、該系統可獨立運行，也可并入應用行業的信息化系統。將多臺TRM-2CX水位預警監測儀組合可構成網絡化水位監測系統，大范圍掌握水位變化數據，為決策提供依據。

4、水位測量數值超出設定警戒數值時，系統就會自動向控制中心報警，報警方式采用聲光報警，1路開關量輸出控制，報警參數既可通過微機軟件也可通過現場手動設置。

5、數據管理軟件：在WINDOWS XP以上環境運行，實時顯示各路數據，檢測數據自動存儲，數據存儲格式為EXCEL標準格式，與打印機相連可自動打印數據，也可供其它軟件調用。

6、大屏幕圖形液晶顯示屏，具有漢字及圖形顯示功能，一屏顯示多路氣象數據，便于現場直接觀測。

7、系統采用高性能微處理器為主控CPU，大容量數據存儲器(存儲20000以上條數據)，可連續存儲數據，并且存儲時間可以根據不同時間的不同要求設定。

8、供電電源可以為AC 220V±10％ 50Hz，也可以為DC：12V，同時為適合野外常年使用該系統也可配備外接太陽能電池板。

9、為了適應各用戶的不同需求，該系統提供了有線傳輸和無線傳輸兩種通訊方式。有線傳輸方式為通過標準RS232/RS485/USB通訊接口，與監測中心PC機有線連接。無線傳輸方式可根據通訊距離分為短距離無線傳輸、中距離無線傳輸、長距離無線傳輸三種無線傳輸方式。

10、系統主機箱采用鋁合金材料模具壓鑄成型，具有防震、防潮、防磁，抗強磁干擾功能。可在戶外長期使用，流線外形，安裝方便。 整體設計采用工業控制標準設計，便攜式結構，適合在惡劣氣候環境使用。

三、技術指標


項  數 項   目 單  位 范    圍
1 水位測量范圍 m 0.3～10
2 準確度 % ±0.2(全量程)
3 分辨率  m  0.1
4 工作溫度 ℃ -10～+55
5 介質溫度 ℃ -20～+90
6 環境溫度 ℃ -20～+60
7 環境濕度  %RH ≤90
8 工作方式   定時或連續
9  輸出信號 mA 4～20（二線制）
10 負載阻抗 Ω 600（在24VDC供電時）


四、系統組成


序號 主要配置 儀 器 明 細 型 號 數量 單位 產地
1 主機 水位監測預警儀 TRM-2CX 1 臺 錦州
2 傳感器 超聲波水位傳感器(德國) CSB-SW1 1 臺 德國
壓力式水位傳感器 YL-SW1 1 臺 錦州
3 系統軟件 水位監測預警儀系統軟件 TRM-2CX 1 套 錦州
4 觀測支架 便攜式氣象觀測支架(不銹鋼) PC－3JZ 1 套 錦州
固定式氣象觀測支架(不銹鋼) TRM-JZ 1 套 錦州
5 太陽能電源 太陽能電池板30W TDC－25 1 套 錦州
可充電電池組+充放電控制器+防護箱 DC－1 1 套 錦州
6 遠程通訊 GPRS無線通訊控制器 GPRS-1 1 套 錦州
7 擴展存儲 大容量存儲控制器
（2G）		 FS－1 1 套 錦州
8 電纜 信號傳輸電纜
(標準配置20米)		 標準配置 1 套 錦州
