一、概述

TRM-QDP天氣現象監測站主要監測各類降雨、降雪、冰雹、大霧等天氣現象。該系統可廣泛用于航空、航海、高速公路等交通運輸，地球氣象研究、城市環境改善和沙塵暴監測治理等領域。

該系統以TRM-ZS1天氣現象監測儀為核心，配以粒子滴譜分析儀，可以測量各種類型的降水，包括雨、雨夾雪、冰雹、雪、混合降水和大霧的精確量值和形態及速度。通過對空氣中粒子的種類、大小、速度指標的測量，分析給當前天氣現象實況。尤其適合交通領域的天氣現象的實況監測和預警。該系統模塊化設計、獨立生產，采集、通信、控制智能一體化集成，可以實現野外無人自動工作。該站型可針對不同的具體環境要求提供多種結構組合方式。其配套軟件還可對采集要素進行數據存儲，實時查看，下載數據文件，對站點進行各項參數的設置、修改、數據后期分析處理等功能。

二、產品特點

  • 可實現免維護、全天候無人監測；

  • 輸出全類型降水量和能見度；

  • 輸出雨、雪、冰雹、大霧等形態識別；

  • 輸出WMO天氣現象碼；

  • 采集、通信、控制智能一體化集成；

  • 走時精度：＜30秒/月；

  • 免調試與校準；

  • 支持多種加密方式，最密間隔為1分鐘；

  • GPRS(CDMA)/SMS/專網等通信方式；

  • 交流/太陽能供電、野外全自動工作；

  • 天氣現象監測系統軟件 。

三、系統指標

  1、工作環境：-40℃～+60℃、 0～100%RH；

  2、可 靠 性：平均無故障時間>6000小時；

  3、防護等級：IP65，防雷擊、防電磁干擾、防鹽霧腐蝕。

四、典型應用

公路、鐵路的大霧或天氣現象多發地點實時監測。

五、核心組成

TRM-ZS1天氣現象監測儀+ Parsivel-EF粒子滴譜儀+數據采集分析軟件+觀測支架

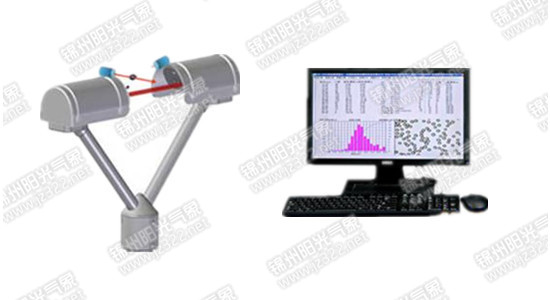

六、Parsivel-EF粒子滴譜分析儀

1、基本描述

Parsivel-EF粒子滴譜分析儀是一種采用現代激光技術的光學遙測系統。它可以測量各種類型的降水，包括毛毛雨、雨、雨夾雪、冰雹、雪和混合降水。數據獲取和存儲是通過一個快速的數字化信號處理器完成的。測量的基本參數為粒徑和速度，由此推導出粒徑分布、降水量、能見度、降水動能和降水類型等?？蓪?duì)天氣雷達進行校準，實現復雜的降水過程分析，分析監測點的降水影響，建立高性能的洪水早期預警系統。

2、產品特點

• 專利的消光測量方法與前散射技術的完美結合；

• 使用無需維護的激光技術，操作快速、不間斷；

• 卓越的性價比；

• 具有防雷功能和自動加熱功能，在所有的環境和氣候條件下都很可靠；

• 通過軟件命令，低供電和加熱運行；

• 準確的霧及降水量與強度測量；

• 可以識別所有的降水類型，包括融化層的混合降水；

• 使用兩維的粒徑和速度分布分析復雜的降水過程；

• 專用的測量頭可以防止水滴濺落在傳感器頭上引起的副光譜；

• 變送器和接受器的設計非常完美，不會有捕捉降水的困難。

3、基本原理

Parsivel-EF 使用激光散射進行降水與霧的測量。傳感器的變送器單元可以產生一束水平光，接收器單元可以將這束水平光轉換成電子信號，在測量區域內的任意位置，當空氣顆粒物降落穿過光束時，信號會發生變化。 亮度變暗的程度反映空氣顆粒物粒徑的大小，根據信號的持續時間推導出下降速度。Parsivel-EF采用激光散射接收，接收平行光測量降水天氣現象，另一束用來測量霧能見度。

4、典型應用

• 全類型降水滴譜：

測量各種類型的降水，包括毛毛雨、雨、雨夾雪、冰雹、雪和混合降水。

• 天氣現象：

當前的天氣和降水類型（雨、小雨、雪、冰雹和雨夾雪）可以根據WMO建立的天氣代碼進行區分。無論在何種天氣狀況下，Parsivel都可以確定水氣凝結體的類型、數量和組成。

• 霧與能見度:

Parsivel-EF 通過測量空氣中的霧粒子的種類、大小、速度指標可以確定當前大氣能見度狀況?？梢詰?yīng)用在交通領域用以預防和避免交通事故以及改善交通狀況。

5、技術指標
