教學實訓設備Teaching Equipment

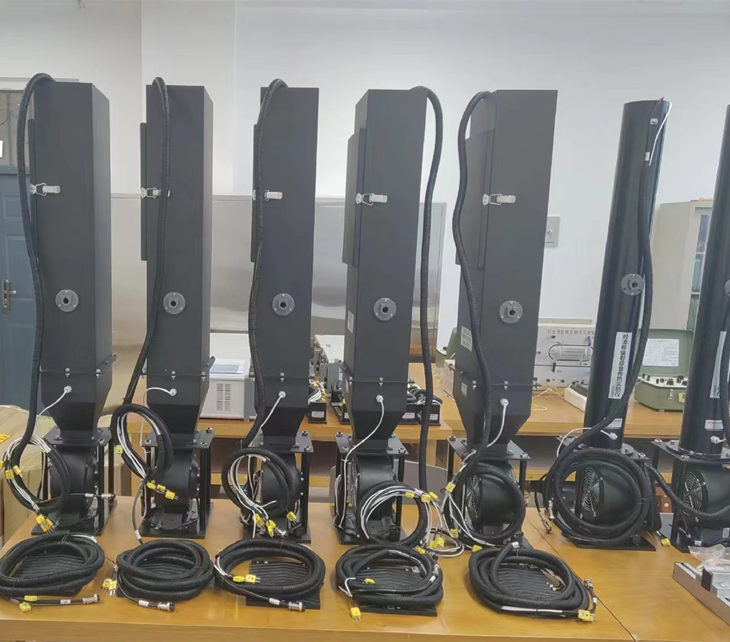

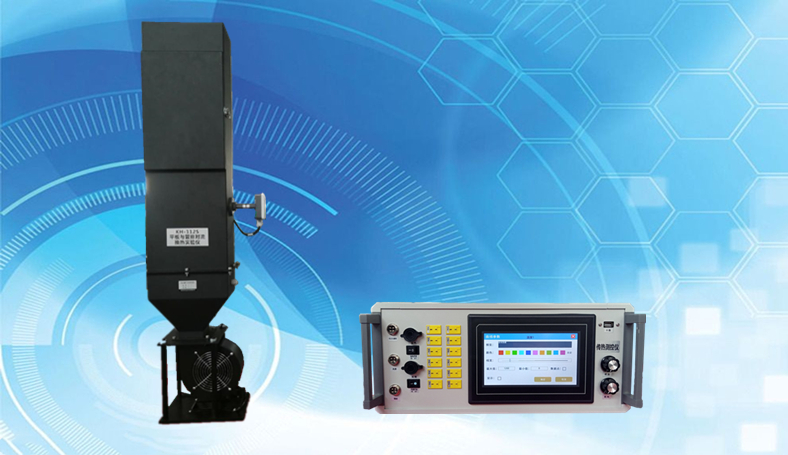

YG-CR3平板與管排對流換熱實驗儀

平板與管排對流換熱實驗儀是一種研究對流換熱，測量自然、強迫對流換熱系數以及能量守恒分析的實驗教學設備，與傳熱測控儀配合使用可進行多組教學實驗，全面覆蓋平板、管排的自然、強迫對流換熱理論，精確測量自然、強迫對流換熱系數，風機轉速和流量電子調節，連續、平滑調節，結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。



      平板與管排對流換熱實驗儀是一種研究對流換熱，測量自然、強迫對流換熱系數以及能量守恒分析的實驗教學設備，與傳熱測控儀配合使用可進行多組教學實驗，全面覆蓋平板、管排的自然、強迫對流換熱理論，精確測量自然、強迫對流換熱系數，風機轉速和流量電子調節，連續、平滑調節，結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。



1、模塊化設計，與其他模塊共用傳熱測控儀，彼此之間可分別獨立進行實驗；
2、全面研究平板對流換熱：自然對流、強迫對流、邊界層、能量守恒分析等；
3、全面研究管排對流換熱：自然對流、強迫對流、管排對流增強，能量守恒分析等；
4、學生可獨立操作并進行實驗，無需額外監督；
5、傳感器和風機采用國際一流品牌，傳感器測量精度高，響應快速，風機噪音小，運行平穩；
6、操作簡單，維護方便；

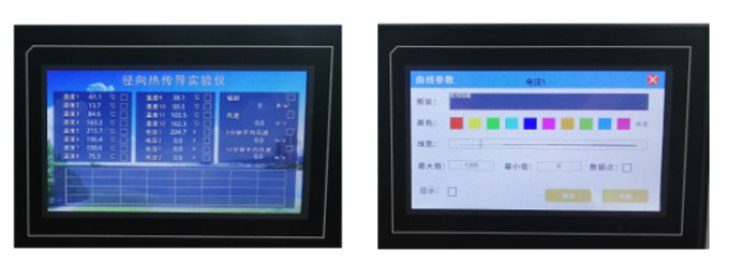

7、采集器采用7寸彩色LCD觸摸屏，可完整展示數據、圖形、曲線；



8、傳熱測控儀用于溫度數據的采集、讀取及數據存儲和數據通訊。
9、傳熱測控儀內置存儲器可存儲數據4萬條，另外還支持外置U盤存儲，實現無限量存儲；
10、傳熱測控儀的曲線分析功能強大，各項監測數據均可在曲線分析的界面有所呈現，且曲線的顏色、線條、最大值、最小值、數據點等都可以在顯示屏上進行設置；
11、與傳熱測控儀連接，即可單機使用，獨立完成相關實驗，也可以與上位機軟件配合使用，實現更多數據分析功能；



12、配置GPRS模塊可實現數據的無線傳輸及遠程控制，數據還可上傳云平臺，實現云端的數據管理

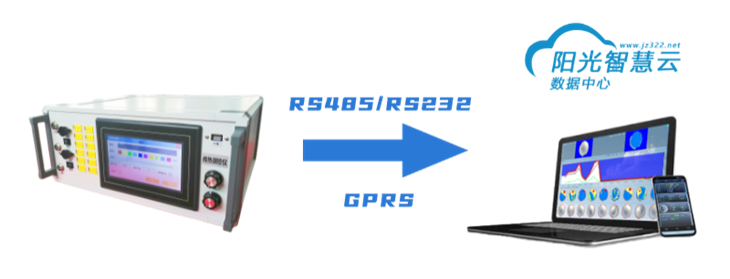

13、連接傳熱測控儀采用RS485或RS232等有線通訊或GPRS無線通訊方式輸出數據；
14、說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析；




1、測量平板自然對流換熱系數
2、測量平板強迫對流換熱系數
3、測量管排自然對流換熱系數
4、測量管排強迫對流換熱系數
5、平板、管排的自然對流、強迫對流理論公式精度驗證




適用于各高校及科研所對于平板對流換熱、管排對流換熱等自然對流、強迫對流、能量守恒分析等問題的研究。
