教學實訓設備Teaching Equipment

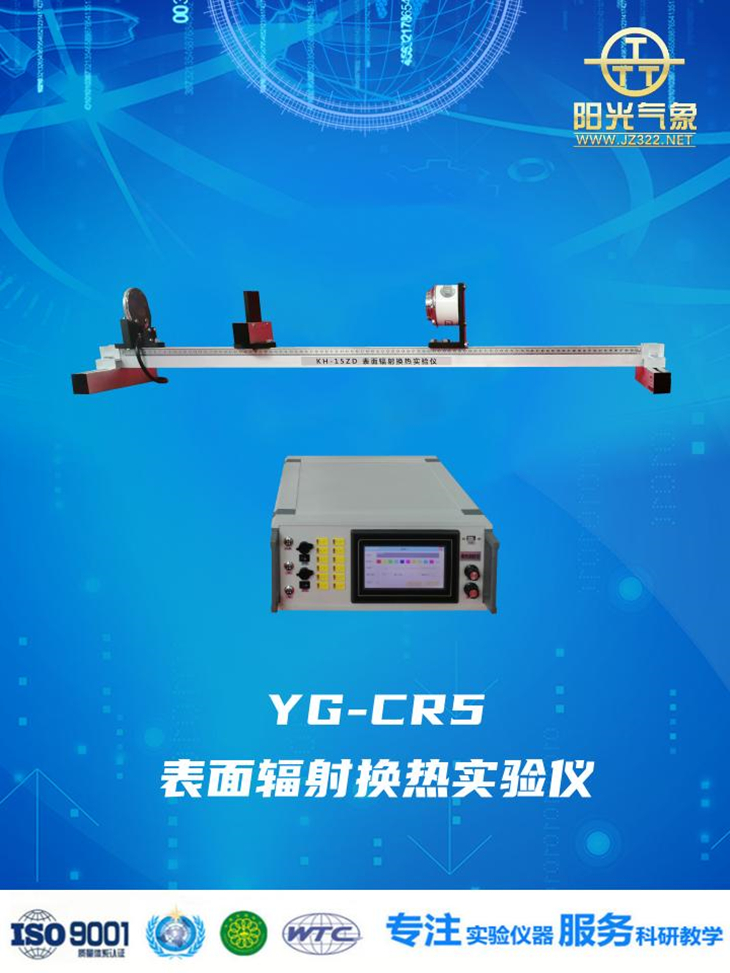

YG-CR5表面輻射換熱實驗儀

表面輻射換熱實驗儀是一臺研究表面輻射換熱，測量輻射相關參數如視角因子，發射率，熱流密度等，驗證表面輻射換熱基本定律的實驗教學設備，與傳熱測控儀配合使用，可進行多組教學實驗，全面覆蓋表面輻射換熱基本理論，表面溫度連續、平滑調節，精確測量輻射熱流密度、表面發射率、視角因子等，精確驗證表面輻射換熱基本定律：表面輻射換熱的平方反比定律以及Stefan-Boltzmann定律、結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。






     表面輻射換熱實驗儀是一臺研究表面輻射換熱，測量輻射相關參數如視角因子，發射率，熱流密度等，驗證表面輻射換熱基本定律的實驗教學設備，與傳熱測控儀配合使用，可進行多組教學實驗，全面覆蓋表面輻射換熱基本理論，表面溫度連續、平滑調節，精確測量輻射熱流密度、表面發射率、視角因子等，精確驗證表面輻射換熱基本定律：表面輻射換熱的平方反比定律以及Stefan-Boltzmann定律、結合全面詳細的數據處理和誤差分析方法，對學生達到科研啟蒙效果。

l 模塊化設計，與其他模塊共用傳熱測控儀，彼此之間可分別獨立進行實驗；
l 全面研究表面輻射換熱：視角因子，發射率，固體角，輻射熱流密度變化，遮擋影響等；
l 定量研究輻射熱流密度隨距離的變化，輻射熱流密度隨表面溫度變化；
l 學生可獨立操作并進行實驗；
l 傳感器采用國際一流品牌，測量精度高，響應快速；
l 操作簡單，維護方便；
l 說明書全面詳細，包含試驗對應的理論和公式，理論值與試驗數據的對比，誤差分析；

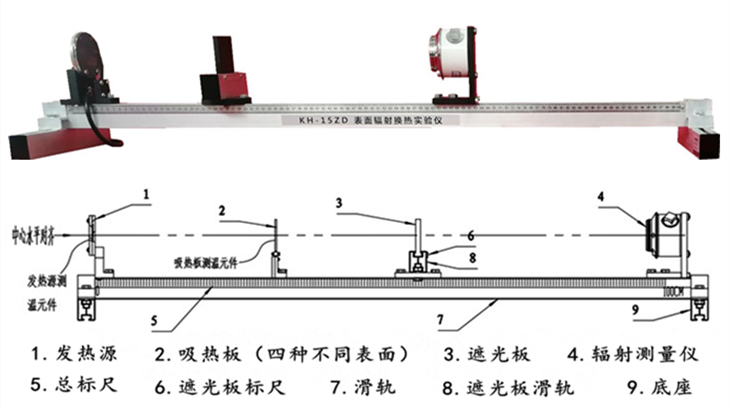

l 金屬圓板可以是多種經由不同表面處理的金屬材質，用以研究不同表面處理對發射率的影響；金屬圓板靠近熱源的一側設有一層啞光黑色噴漆層，以使金屬圓板快速升溫。



l 輻射熱流計與相適配的輻射熱流表電性連接，輻射熱流表用于測量所述輻射熱流計所輸出的毫伏電壓信號并將其轉化為熱流密度值顯示。



l 傳熱測控儀用于溫度數據的采集、 加熱裝置的控制、輻射信號的讀取及數據存儲和數據通訊；
l 傳熱測控儀內置存儲器可存儲數據4萬條，另外還支持外置U盤存儲，實現無限量存儲；

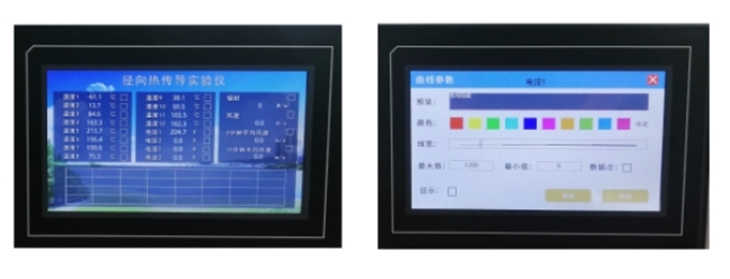

l 傳熱測控儀的曲線分析功能強大，各項監測數據均可在曲線分析的界面有所呈現，且曲線的顏色、線條、最大值、最小值、數據點等都可以在顯示屏上進行設置；

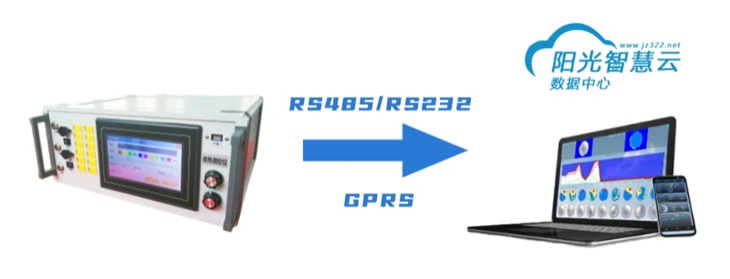

l 連接傳熱測控儀采用RS485或RS232等有線通訊或GPRS無線通訊方式輸出數據；



l 與傳熱測控儀連接，即可單機使用，獨立完成相關實驗，也可與上位機軟件配合使用，實現更多數據分析功能；
l 配置GPRS模塊可實現數據的無線傳輸及遠程控制，數據還可上傳云平臺，實現云端的數據管理；




l 固體表面輻射換熱熱流密度測量；
l 固體表面輻射換熱視角因子測量；
l 固體表面輻射換熱遮擋影響測量；
l 固體表面發射率測量；
l 固體表面輻射換熱的平方反比定律驗證；
l 固體表面輻射換熱的Stefan-Boltzmann定律驗證。




  適用于各高校及科研所對于塑料薄膜、橡膠、細金屬絲、纖維和細線、鋁箔、銅箔、生物材料、高分子材料、薄金屬、高強度金屬絲、部件、緊固件、復合材料等材質的導熱研究。
