一、概述

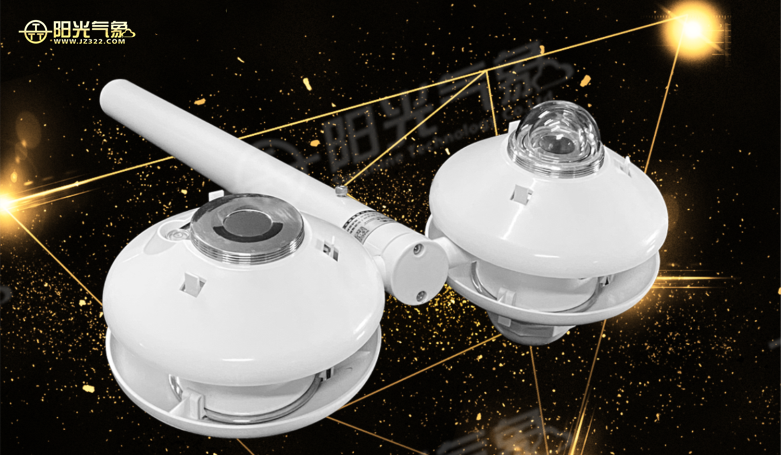

凈全輻射由天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段輻射量之差。TBB-2系列凈全輻射表是市場領先的4分量?jī)糨椛鋫鞲衅?。它使?個朝上和2個朝下的輻射傳感器，可同時測量太陽的短波輻射、長波輻射、短波反射輻射、長波反射輻射、短波反射率、長波反射率以及凈全輻射等多個輻射值。因其測量精度高、模塊化設計、無源工作模式、性價比高等優點而廣受歡迎。主要用于科學級能量平衡和表面通量研究，同時在氣象、光伏、園藝、農業和工業等領域也得到了廣泛的使用。

二、基本原理

TBB-2系列凈全輻射表由兩個短波輻射表和兩個長波輻射表組成。短波輻射表由石英罩、感應元件、表體等部件組成。長波輻射表由硅制弧形濾光罩、感應元件，鉑電阻、表體等部件組成。感應元件由繞線電鍍式多結點熱電堆組成，感應面涂有進口高吸收無光黑色涂層，黑色涂層吸收輻射能，使熱電堆兩端產生溫度差，并輸出溫差電動勢，與接收的輻射強度成正比。每個長波輻射表的腔體內將一鉑電阻嵌入熱電堆邊緣冷結點處，作為溫度補償使用。

每只輻射表都分別有各自的靈敏度系數和輸出導線，可單獨輸出各個數據，同時通過各自的輸出數據進行組合，分別能測量短波輻射、短波反射輻射、長波輻射、長波反射輻射、全波輻射、凈全輻射、短波反射率和長波反射率。

凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。

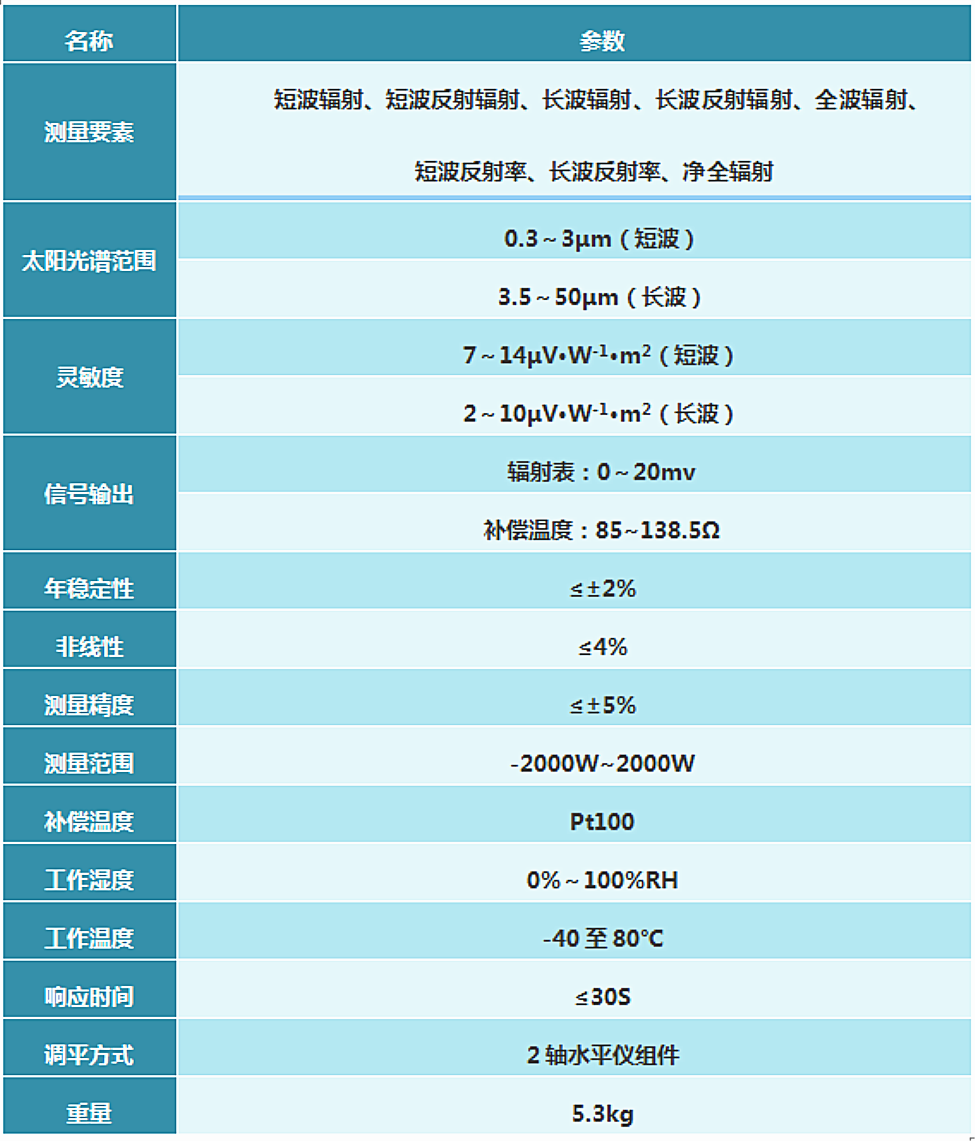

三、技術指標

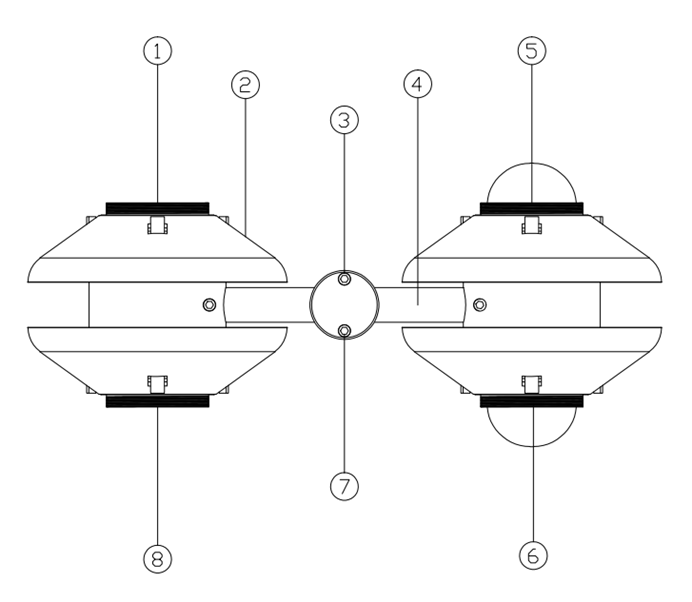

四、結構組成



（1）朝上長波輻射表，（2）遮陽板，（3,4,7）用于x軸和y軸的調平組件，（5）朝上短波輻射表，（6）朝下短波輻射表，（8）朝下長波輻射表

五、 產品優勢

1、輻射表內部增加了溫度補償裝置，保障測量精度精準性；

2、質優價廉，性能穩定；

3、重量輕，一體化結構設計，安裝成本低；

4、模塊化設計，易于維護；

5、同時測量多個輻射要素；

6、無源工作模式，可隨時隨地測量；

7、.符合WMO世界氣象組織規范（CIMO Guide）；

8、凈全輻射表表面靜電噴塑，其防腐蝕能力極強，.適用于各種惡劣環境。

六、典型應用

可廣泛應用于氣象、農林業、建筑科學、道路安全等領域的蒸騰計算、熱應力和熱平衡的研究、高速公路狀態監測等領域。
