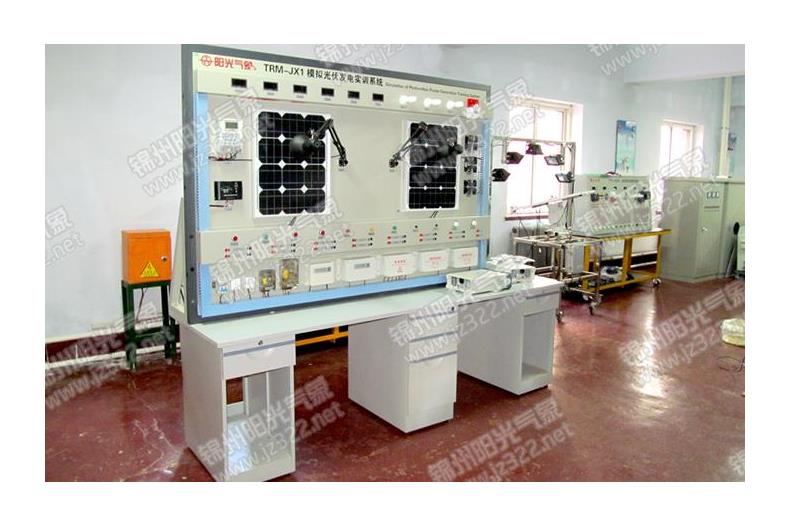

“太陽能發電教學實驗平臺”由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊,等部分組成。
“太陽能發電教學實驗平臺”由太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊、PC機監控模塊,等部分組成。
1、系統規格
◆系統最大電壓:21.5V
◆系統最大電流:2A
◆系統最大功率:25W
2、太陽能電池規格:?jiǎn)尉Ч杼柲茈姵?strong>
◆元件尺寸(L*W*H):621*281*28mm,
◆最佳功率:20W
◆最佳工作電壓:17.05±0.5V
◆最佳工作電流:1.20±0. 10A,
◆短路電流:1.34±0. 10A,
◆開路電壓:21. 0±0. 5V
3、太陽能控制器規格:
3. 1、光電型控制器:
額定電壓:12V,額定電流為10A,配置鉛酸蓄電池,負載為100W以下的12V直流負載,控制單元一通道為光控輸出,另一通道為多類定時輸出。
3.2、戶用型控制器:
額定電壓:12V,最大光電電池功率:60W,最大負載電流:5A,過放電壓:11. 0±0. 5,蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。
4、電表規格:
◆電流表:X 3個,2A, 顯示模式:0. 5 " LCD液晶顯示
◆電壓表:X 3個,20V,顯示模式:0. 5 " LCD液晶顯示
◆溫度表: X 1個,0--99. 9 ℃
5、負載:
◆風扇: X 1個,額定電壓:12V, 工作電流:0.25A,功率:3W
◆交通燈:2組(R, G, B) ,額定電壓:12V,工作電流:0.25A,功率:3W
◆LED燈:1組(7顆)
◆蜂鳴器:X 1個
◆馬達:X 1個,額定電壓:12V,工作電流:0. 2 5A,功率:3W
◆開關:X 1個
◆按鈕:X 1個
6、電池:
閥控式密封鉛酸蓄電池,額定電壓:12V,額定容量(20hr):3. 3Ah,充電方法(恒壓),循環:最大充電電流為825mA
7、電阻器:
◆可變電阻,電阻值調整范圍為0--1kΩ
◆DC/DC: 5個DC/DC電源模塊
◆提供DC轉AC模塊
◆支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)
8、系統外形尺寸;長1100 X寬780 X厚120 (mm)平腳40X40X500 (mm)附滾輪方便推動至戶外教學。
9、太陽能電池調節鋁合金支架
◆最高工作高度1695 mm,最低工作高度455 mm,承載g kg,凈重1. 8 kg,最大管徑26 mm,收縮高度620 mm
實驗一、太陽能電池發電原理實驗
實驗1-1太陽能光電板能量轉換實驗
實驗1-2環境對光電轉換影響實驗
實驗二、太陽能電池光電系統直接負載實驗
實驗三、光電控制型太陽能系統發電實驗
實驗3-1光電型控制單元工作原理實驗
實驗3-2光電型控制單元充放電保護實驗
實驗四、用戶型太陽能發電和利用實驗
實驗4-1用戶型控制單元工作原理
實驗4-2用戶型控制單元充放電保護實驗
實驗五、太陽能系統電器負載實驗
實驗六、綜合實驗
實驗七、太陽能電池基本特性測試實驗
實驗八、外部擴充DC轉AC外接電器實驗
實驗九、單晶太陽能I-V特性曲線實驗
序號 |
名稱 |
型號 |
數量 |
單位 |
1 |
太陽能光電教學實驗臺 |
|
1 |
臺 |
2 |
太陽能電池支架(三腳架) |
|
1 |
臺 |
3 |
太陽能電池組件(25W) |
|
1 |
只 |
4 |
蓄電池組 |
|
1 |
組 |
5 |
實驗附件 |
|
1 |
套 |
