一、概述

太陽能集熱管外觀試驗臺是太陽能集熱管測試的重要設備之一，滿足GB/T17049中，外觀檢測的指標要求。

二、技術指標要求

  1、可測量長度1.5-2.5m長的玻璃管，分辨率1mm，操作方便。

  2、試驗臺采用鋼制結構，外表面電鍍處理，平整度高于0.01mm，裝有水平裝置，平臺四點調整。

  3、平臺兩側裝有V型鐵支架，與集熱管接觸采用四組滑輪式軸承結構，保證集熱管轉動靈活，沒有位移磨損.保證測量精度。

  4、平臺配有五組量具： A.游標卡尺 精度:0.02 mm；

                        B.外徑千分尺 精度:0.01 mm；

                        C.盒尺3m 精度:1 mm；

                        D.百分表 精度0.01 mm；

                        E.直尺0.5m 精度0.5 mm。

  5、安裝大于1.2米的桌面上， 調整水平即可使用。

  6、重量:26公斤。

三、檢測方法

  1、以目測方法檢查吸熱板的變形狀況。

  2、以目測方法檢查吸熱板涂層顏色。

  3、以目測方法檢查吸熱板涂層外觀。

  4、以目測方法檢查吸熱板支架。

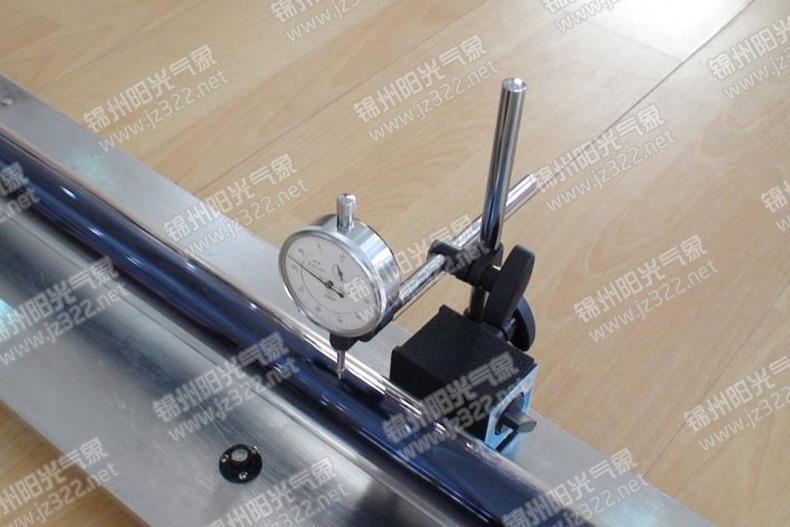

  5、用偏擺儀測量或用平板和塞尺測量玻璃管的直線度。偏擺儀測量方法是：將玻璃-金屬封接式熱管真空太陽集熱管的玻璃管兩端放置在兩個V形架上，在被測管回轉一周過程中，用精度為0.01mm的百分表測量玻璃管中部的徑向跳動，徑向跳動被2除所得的數值為直線度偏差值。平板和塞尺測量方法是：將玻璃-金屬封接式熱管真空太陽集熱管的玻璃管放置在平板上，在被測管回轉一周過程中，用塞尺沿平板塞入玻璃管中部，其最大塞尺塞入值為直線度偏差值。

  6、用精度為0.02mm的游標卡尺測量玻璃管外徑。

  7、用精度為1mm的盒尺或直尺測量玻璃管長度。

  8、用精度為1mm的盒尺或直尺測量玻璃-金屬封接式熱管真空太陽集熱管長度。

  9、用精度為0.01mm的外徑千分尺測量熱管冷凝段外徑。

  10、用精度為0.02mm的游標卡尺或精度為0.5mm的直尺測量熱管冷凝段探出長度。
