一、概述

采暖散熱器簡稱散熱器，是供熱系統的散熱設備。我們常見的采暖散熱器是裝在室內的，其承擔著將熱媒攜帶的熱量傳遞給房間內的空氣，以補償房間的熱耗，達到維持房間一定空氣溫度的目的。要完成上述使命，采暖散熱器必須具備能夠承受熱媒輸送系統的壓力、有良好的傳熱和散熱能力、能夠安裝在室內和具有必要的使用壽命等條件。這樣我們就需要一套專業的設備對采暖散熱器進行嚴格的質量檢驗。

由我公司推出的TRM-S2型采暖散熱器熱量測試系統是根據 GB/T13754—92 采暖散熱器散熱量測定方法要求設計生產的，實現了對采暖散熱器散熱量的檢測。系統采用微機控制技術，使整個檢測過程全部自動進行，實現了實時監測各點溫度，濕度，壓力，流量等指標。具有測試精度高、人機界面友好、人工干預少、交直流電共用等特點。

產品組成：墻壁溫度傳感器、環境溫度傳感器、管道水溫傳感器、環境濕度傳感器、空氣壓力傳感器、管道流量傳感器、管道壓力傳感器、全封閉式恒溫控制室、采暖散熱器熱量測試系統主機、采暖散熱器熱量測試系統監測軟件、連接電纜等。

應用范圍：可廣泛應用于國家檢測中心，產品質量檢驗所，建筑暖通專業科研院校等部門的使用。

二、產品特點

1、整套系統采用全封閉式恒溫控制室技術指標。鋼制框架結構，內部有效凈尺寸:4m(長)×4m(寬)×2.8m(高)；恒溫方式為空氣自動循環控溫方式，內表面涂不含金屬涂料的油漆。周圍采用雙層保溫結構設計，并且夾層內維持穩定的溫度環境，四壁屋頂和地面的熱阻偏差小于20%。夾層內由可控溫的送回風系統形成的循環空氣，使小室的六個面得到均勻冷卻，夾層的寬度為0.3m，夾層內冷卻空氣的平均速度宜為0.1～0.5m/s，層內設有12只溫度傳感器,進行多點溫度檢測,采用PID智能溫度控制器對循環風機控制,控溫精度小于1℃。

2、為方便觀測，系統顯示方式為大屏幕液晶漢字及圖形顯示，液晶尺寸約為115×65(mm)。，一屏顯示多路監測要素,可替代微機在現場進行獨立觀測。

3、TRM-S2型采暖散熱器熱量測試系統數據采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲正點數據3個月以上，且存儲時間可以根據用戶需求設定。

4、TRM—S2型采暖散熱器熱量測試系統管理軟件在Windows XP以上環境即可運行，實時顯示各點數據，自動計算散熱量值,并顯示散熱量與溫度差的關系式,數據每隔10秒更新一次，儲存數據以EXCEL標準格式存儲,與打印機相連可以自動打印測試報告。

5、TRM-S2型采暖散熱器熱量測試系統通訊系統的通訊接口可為標準RS232/RS485接口，與管理微機有線連接，實時傳送采集數據，也可以根據用戶需求增加GPRS/GSM等無線通訊方式，便于用戶遠距離接收測試值。

6、TRM-S2型采暖散熱器熱量測試系統供電系統具有停電保護功能，當交流電停電后，由充電電池供電，可維持供電72小時以上,

7、整套系統結構上采用工業控制標準設計，便攜式防震結構，適合在惡劣工業環境中使用。

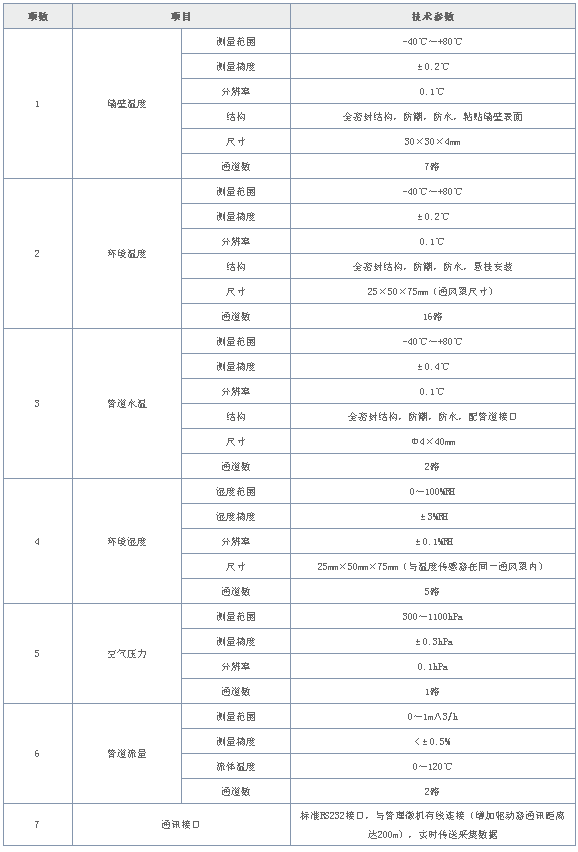

三、技術指標

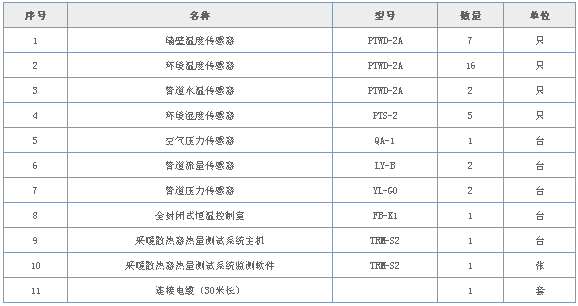

四、系統組成
